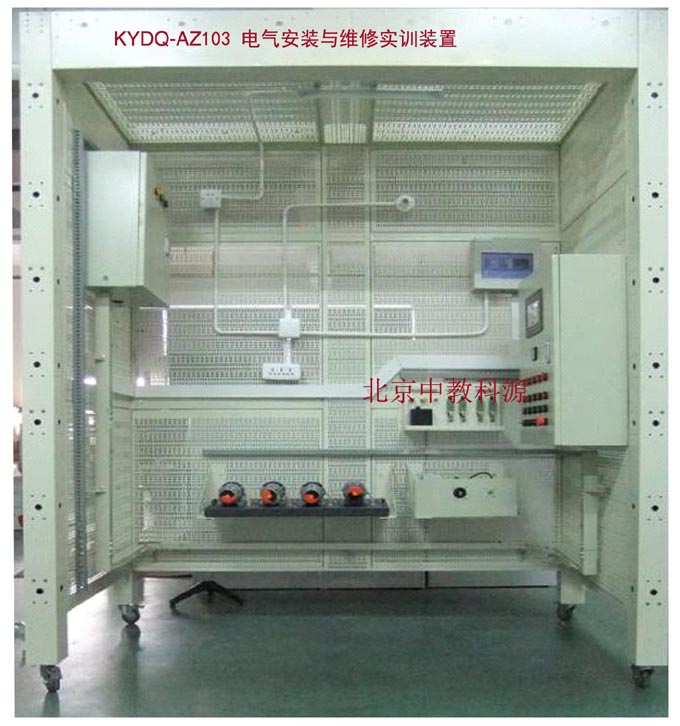

KYDQ-AZ103
電氣安裝與維修實訓考核裝置
一、概述：
KYDQ-AZ103 電氣安裝與維修實訓考核裝置，是根據工廠電氣安裝和室內電氣安裝等維修電工和電氣安裝工實訓鑒定要求，而開發的一種通用實訓平臺。非常適合于各類職業院校和技工學校維修電工和電氣安裝工,其他有電氣安裝布置要求的專業的作為公共平臺使用。
KYDQ-AZ103 電氣安裝與維修實訓考核裝置，采用鋼制網孔板和鋼制專用型材組接而成，安裝有自鎖式腳輪，方便移動和使用。裝置表面噴塑，色彩穩重。裝置配有專用電源臺。裝置設計高度以人站在一級人字梯即可方便操作的高度，既安全又能使使用者感受到施工現場環境。橫向、叢向?qū)挾群线m，可以模擬現場線路的轉向布置。網孔板可以方便拆下。為方便隱蔽工程施工，鋼制框架仿建筑隔斷用輕鋼龍骨的加大寬度精心設計，帶有穿管孔，使用扎帶固定線管，在穿出網孔板時可以使用壁疏引出導線穿入明裝底盒。配套的PVC管彎管器，可方便的對PVC管彎成90度。
KYDQ-AZ103 電氣安裝與維修實訓考核裝置，可進行電工安裝。如橋架安裝、PVC管安裝、吊燈、白熾燈座、日光燈、開關、插座、配電箱、控制箱等，裝置還包含有交流異步電動機、直流電動機、步進電機、伺服電機、溫度控制器、電偶、PLC、變頻器觸摸屏等控制與受控對象。該系統每個操作組配套一可移動式工具車和元件柜，便于對元件的保管和安裝施工。從根本上解決了學校在普通墻面上進行的安裝培訓的使用不方便、實訓范圍窄的問題。
KYDQ-AZ103 電氣安裝與調試實訓考核裝置，具有組裝靈活方便的特點，可以根據學校的實際教學條件組成，2人組、3人組、4人組……，單面、雙面等不同的方式。長度組合是基于2個0.8米的基本組合單元，輔助配有0.2米、0.4米的組合單元，形成不同的長度組合，以滿足不同的教學場地。建議最長不超過3個0.8米的基本組合單元。
KYDQ-AZ103 電氣安裝與維修實訓考核裝置，也可以為水電安裝工等有電氣安裝要求的各崗位群提供實訓考核。
二、配置清單
1、配電箱部分：
三相四線有功電度表，隔離開關，漏電型空氣開關，空氣開關，漏電型空氣開關，電源指示燈，配電箱箱體。
2、照明套件：
日光燈組件，節能燈，螺口平燈頭，聲控開關，泰力1插，飛雕2開，飛雕4開，吸頂燈，觸摸開關，暗盒，明盒，白板，塑料圓木。
3、電機：
三相交流異步電動機
4、線路器材
PVC管，PVC直通，PVC杯梳，扎帶，M4*20螺絲（帶帽），行線槽，絕緣導線，PVC線槽，金屬橋架，異型號碼管，冷壓叉，纏繞帶，管卡，金屬線管，金屬線管直通，90°彎通，金屬杯梳，金屬暗盒，自攻絲。
5、電工工具
尖嘴鉗，剝線鉗，壓線鉗，電工鉗，一字螺絲刀，十字螺絲刀，電筆螺絲刀，萬用表，鋁合金人字梯，平銼刀，鋼卷尺，電工刀，鋼板尺，直角尺，活動扳手，六角扳手，手鋸弓，手鋸條，PVC管彎管器，金屬管彎管器。
6、主體配置
1）電氣安裝與維修實訓考核裝置臺架（2人組標準配置）長×寬×高=2006×1003×2410mm
2）立柱，大網孔板，小網孔板，三層框架，單層框架，長網孔連接板，短網孔連接板，后橫梁，前橫梁，網孔梁柱，側梁，自鎖腳輪￠75，短安裝螺絲（六角），：M6*40mm）網孔板安裝螺，絲（六角：M6*60mm），長安裝螺絲（六角：M6*150mm），￠6平墊，￠6彈墊，M6螺帽。
3）元件存放柜，配電箱，漏電型空氣開關，空氣開關。
三、實訓項目舉例
1、電表箱的安裝
2、配電箱的安裝
3、日光燈的安裝
4、白熾燈的安裝
5、吸頂燈的安裝
6、節能燈的安裝
7、高壓鈉燈的安裝
7、PVC管的處理與布置
8、PVC管的穿線
9、開關與插座的安裝
10、分線盒的安裝
11、線路分配設計
12、施工規范的學習與訓練
13、安全施工要求學習與訓練
14、兩地控制一盞燈
15、線槽布線施工訓練
16、隱蔽工程施工訓練
17、隔離開關的安裝
18、配電線路的接線實訓
1)金屬橋架的組合與安裝實訓；
2)塑料線槽的敷設實訓；
3)金屬線管的敷設實訓；
四、技術參數
1、工作電源：三相五線 供電 AC 380 V/220 V ±7.5% 50 Hz；
2、工作環境：用絕緣地板（或使用絕緣地毯）；
3、實訓裝置主網孔板尺寸：長（mm）×寬＝798×768
4、實訓裝置外形尺寸：見配置清單
5、實訓裝置材料：鋼板。鋼板厚度≥1.5mm；
6、最大功率消耗 ≤1.5KW
安全保護措施：具有接地保護、過流、過載、漏電保護功能，符合相關的國家標準。
