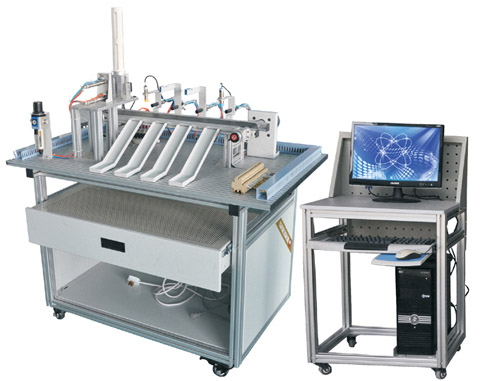

KYWL-DD型物料分揀實訓裝置 (用戶自備電腦)，由鋁合金導軌式實訓臺、物料分揀裝置、控制系統等組成。整個系統采用開放式結構，控制系統采用標準模塊化設計，主要由PLC模塊、電源模塊、按鈕模塊等組成。
KYWL-DD型物料分揀實訓裝置
KYWL-DD型物料分揀實訓裝置，是針對機電一體化教學的要求而研發的，它涵蓋了PLC、氣動控制、電機傳動、電磁鐵控制、位置控制、傳感器檢測等教學內容，是實際工業現場生產設備的微縮裝置�；诙喾N傳感器的檢測，實現對不同材質、不同顏色物體的分揀。裝置采用全開放式布局，可充分鍛煉操作者系統接線、機械調試安裝、軟件編程、獨立構建控制系統、反饋整定、故障檢測及檢修的能力。適合于自動化、電氣自動化、電氣工程等專業的《運動控制》、《氣壓系統》、《機電一體化技術》、《檢測與轉換技術》等課程開設實訓課。
二、物料分揀實訓裝置特點
1、物料分揀實訓裝置由底板、實訓桌（鋁型材結構）、氣動部分、落料機構、物料傳送機構、料槽及電氣控制等六部分組成。氣動部分由電磁閥和氣缸組成，物料傳送部分由電機和同步傳送帶組成。
2、 物料分揀實訓裝置的電氣控制由單相交流電機及減速器、電磁閥、氣缸、開關電源、光電傳感器、電容傳感器、電感傳感器、磁性傳感器等組成。PLC選用三菱FX1N-40MR（16路繼電器輸出24路輸入）�！�
3、通過傳感器信號采集，PLC編程，對交流電機、電磁閥、進行較復雜的開關量控制、置控制、時序邏輯控制，實現對傳送帶上的物料進行定位、辨識、分類。
注：靜音氣泵（用戶自行采購），也可代購。
三、技術參數
1、輸入電源：單相三線～220V±10% 50Hz
2、氣源：0.2Mpa～0.55Mpa
3、工作環境：溫度-10℃～+40℃相對濕度≤85%（25℃）海拔<4000m
4、裝置容量：<0.5KW
5、外形尺寸：1000mm×640mm×1200mm
四、裝置組成
1、YYWL-DD型物料分揀實訓裝置結構有型材底板結構、鋁合金型材實訓臺組成
2、氣動部分由調壓過濾閥、電磁閥、調速閥、氣缸及磁性開關組成，
3、物料傳送部分由單相交流電機及減速器和同步帶組成
4、傳感器有光電傳感器、電容傳感器、電感傳感器、磁性傳感器等組成
五、實訓項目
1、單相交流電機正反轉控制
2、物料分揀系統的調試
3、氣動控制技術應用
4、傳感器技術應用
5、電磁鐵技術應用
6、分揀出金屬與非金屬
7、分揀出黑色與白色塊
8、分揀出紅色與白色塊
9、分揀鋁質工件到任一料槽
10、分揀金屬工件到任一料槽
11、分揀非金屬工件到任一料槽
|
