一、概述
　　KYDD -601A 現代電力電子技術實驗裝置，依據西安交通大學王兆安編著的《電力電子技術》（第四版）、《半導體變流技術》教材實訓大綱的要求，吸收國內、外同類產品的優點，充分考慮了實訓室的現狀和發展趨勢，對原"KYDD-1型電力電子技術及電機控制實訓裝置"在外形、功能上進行優化組合，精心研制而成。

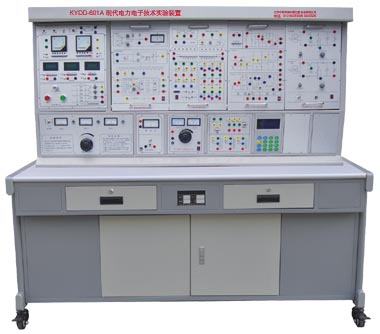

KYDD-601A 現代電力電子技術實驗裝置

二、適用范圍
　　現代電力電子技術實驗裝置涵蓋了各高等院校等所開設的"電力電子技術"、"半導體變流技術"等專業課程所要求的實訓項目。
三、技術性能
　　1、輸入電源: 三相四線(或三相五線 380V±10％ 50HZ)
　　2、工作環境: 溫度-10℃－+40℃ 相對濕度＜85％（25℃） 海撥＜4000m
　　3、裝置容量：＜1000W
　　4、外形尺寸：1550×800×1470 mm
四、裝置的基本裝備
　1、DK01電源控制屏（鐵質雙層亞光密紋噴塑結構，鋁質面板）
　　（1）交流電源（帶有過流保護措施）
　　提供交流電源：三相交流電源(220V/1.5A)
�。�2）高壓直流電源
　　直流電源：輸出220V/0.5A，具有輸出短路保護。
　（3）數字式儀表
　�、伲�交流數字電壓表：可通過其下方的波段開關切換指示三相電網輸入線電壓，精度1.0級；
　�、冢�真有效值交流數字電壓表一只：測量范圍0～500V，量程自動判斷、自動切換，精度0.5級，三位半數顯，為交流調速系統提供電壓指示。
　�、埽�真有效值交流數字電流表一只：測量范圍0～5A，量程自動判斷、自動切換，精度0.5級，三位半數顯，具有超量程告警、指示及切斷總電源功能，為調速系統提供電流的指示；
　�、埽�直流數字電壓表一只：測量范圍0～300V，三位半數顯，輸入阻抗為10MΩ，精度0.5級；
　�、荩�直流數字電流表一只：測量范圍0～5A，三位半數顯，精度0.5級，具有超量程報警、指示、切斷總電源等功能。
�。�4）帶鏡面的指針表：直流電壓表（測量范圍0～±300V，為中零式，精度為1.0級）直流電流表（測量范圍0～±2A，為中零式，精度為1.0級）
�。�5）三相可調電阻（90Ω×2/0.41A一個 、900Ω×2/0.41A兩個）
　（6）平波電抗器：提供100mH、200mH、700mH電感，在1A下保持線性。
�。�7）給定：±15V可調電壓輸出，帶數顯，指示輸出電壓。
�。�8）單相調壓：提供了一只0～250V/0.5KVA單相交流自耦調壓器，為相應的實訓提供可調交流電源，并帶過流保護。
�。�9）三相整流濾波電路：可對單相及三相交流電源進行整流和濾波，具有輸出短路保護。
�。�10）變壓器：提供三相芯式變壓器一個（該變壓器有2套副邊繞組，原、副邊繞組的電壓為127V/63.6V/31.8V），用于三相橋式、單相橋式有源逆變電路實訓。
�。�11）人身安全保護體系
　　三相隔離變壓器一組：三相電源首先通過三相漏電保護器，然后經鑰匙開關、接觸器到隔離變壓器，使主電路輸出與電網隔離（浮地設計），對人身安全起到一定的保護作用。
電流型漏電保護裝置：控制屏若有漏電現象，漏電流超過一定值，即切斷電源。
實訓連接線及插座：強、弱電連接及插座分開，不能混插。強電連接線及插座采用全封閉工藝，使用安全、可靠、防觸電。
　（12）實訓管理器
　　具有設定實訓時間、定時報警、切斷電源等功能；還可以自動記錄與區分由于接線或操作錯誤所造成的漏電告警、儀表超量程告警等。
�。�13）控制屏其它設施
　　控制屏正面大凹槽內，設有兩根方型不銹鋼管，可掛置實訓部件，凹槽底部設有3芯、插座， 掛件的供電由這些插座提供�？刂破羶蓚�(cè)設有單相三極220V電源插座及三相四極380V電源插座。
　2、DK02實訓桌
　　實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板,結構堅固，形狀似長方體結構，造形美觀大方；設有兩個大抽屜，用于放置工具、存放掛件及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪和四個固定調節機構，便于移動和固定，有利于實訓室的布局。
　3、DX03三相可控整流電路（一）
　　提供6只5A/1000V的晶閘管，每只晶閘管均設有RC吸收和保險絲保護裝置，晶閘管可通過外加觸發信號進行觸發（留有觸發脈沖輸入接口），可更好的完成設計性實訓。
三相觸發電路由KC04、KC41、KC42、4066等集成電路組成，可通過鈕子開關選擇雙窄脈沖或?qū)捗}沖，同時提供六路觸發脈沖功放電路等。
　4、DX04晶閘管觸發電路（一）
　　提供單結晶體管觸發電路實訓、鋸齒波同步移相觸發電路實訓TCA785集成觸發電路。
　5、DX05晶閘管觸發電路（二）
　　提供正弦波同步移相觸發電路實訓、單相交流調壓觸發電路實訓及單相并聯逆變觸發電路實訓共三種。
　6、DK09新器件特性實訓
　　提供SCR、MOSFET、IGBT、GTO 、GTR新器件，與DJK06配套使用，可測定其特性曲線；與DJK12配套使用，可完成電力電子新器件的驅動特性實訓。
　7、DX06功率器件驅動與保護電路（一）
　　主要是為完成新器件特性實訓提供電源、驅動電路及PWM波形發生器。
�。�1）電源：為驅動電路提供電源，包括±5V、±15V和+20V直流電源。
�。�2）驅動電路：包括MOSFET和IGBT的驅動電路。其中IGBT的驅動電路采用專用芯片EXB841，其它的由運放、門電路及分立元件組成。
�。�3）PWM波形發生器：以SG3525為核心的PWM波形發生器主要是為新器件驅動電路提供PWM驅動波形，可以通過頻率調節旋鈕進行頻率調節；通過占空比電位器來調節PWM波的占空比。頻率范圍分為2擋，通過鈕子開關切換，高頻檔是為MOSFET和IGBT驅動電路提供PWM波形，頻率調節范圍4KHz～10KHz；低頻檔是為GTR和GTO驅動電路提供PWM波形，頻率調節范圍400Hz～1KHz；占空比可從0%調至100%。
　8、DX07功率器件驅動與保護電路（二）
　　提供GTO和GTR的驅動保護電路。
　9、DX13單相交流調功電路
　　根據西安交通大學王兆安教授和黃俊教授主編的《電力電子技術》（第四版）中相關內容而設計，實現單相交流調壓和交流調功的實訓內容。采用的電力電子器件為雙向晶閘管，；在交流調功實訓中采用由555時基電路組成觸發控制電路。
　10、實訓連接線：根據不同實訓項目的特點，配備兩種不同的實訓聯接線，強電部分采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠；弱電部分采用彈性鈹輕銅裸露結構聯接線，兩種導線都只能配合相應內孔的插座，這樣大大提高了實訓的安全及合理性。
五、本裝置能開設的實訓項目
�。ㄒ唬┚чl管觸發電路實訓項目：
　　1. 單結晶體管觸發電路實訓
　　2. 正弦波同步移相觸發電路實訓
　　3. 鋸齒波同步移相觸發電路實訓
　　4. 單相集成鋸齒波觸發電路實訓
　　5. 三相集成鋸齒波觸發電路實訓
　　6. 三相集成鋸齒波觸發電路實訓等
�。ǘ�）晶閘管應用電路實訓項目：
　　7. 單相半波可控整流電路實訓
　　8. 單相橋式可控整流電路實訓
　　9. 單相橋式全控整流及有源逆變電路實訓
　　10. 三相半波可控整流電路實訓
　　11. 三相橋式半控整流電路實訓
　　12. 三相橋式全控整流及有源逆變電路實訓
　　13. 三相半波有源逆變電路實訓
　　14. 單相并聯逆變電路實訓
　　15. 單相交流調壓電路實訓
　　16. 單相交流調功電路實訓
　　17. 三相交流調壓電路實訓
�。ㄈ�）器件特性及驅動保護實訓項目：
　　18. 單向晶閘管特性實訓
　　19. 可關斷晶閘管特性實訓
　　20. 功率場效應管特性實訓
　　21. 功率晶體管特性實訓
　　22. 絕緣雙極性晶體管特性實訓
　　23. 可關斷晶閘管驅動與保護電路實訓
　　24. 功率場效應管驅動與保護電路實訓
　　25. 功率場晶體管驅動與保護電路實訓
　　26. 絕緣雙極性晶體管驅動與保護電路實訓
六、 配置清單
