桑塔納 2000GSi型轎車防盜系統
桑塔納2000GSi型轎車配置了和德國大眾帕薩特B4轎車一樣的汽車防盜器。所謂汽車防盜器是一種點火開關打開后開始工作的電子防盜保護裝置。采用使發動機不能發動，或能發動數秒鐘后即中斷的方式防盜（又稱電子鎖）�？梢杂行П苊馄嚤粺o(wú)權使用的人開走。
一、桑塔納2000GSi型轎車汽車防盜器的組成
桑塔納2000GSi型轎車汽車防盜器由下列元件組成：帶有脈沖轉發器的汽車鑰匙、識讀線圈、防盜器ECU(J362)。帶可變代碼的發動機ECU(J220)以及防盜器警告燈。圖12-l所示為汽車防盜器的組成。

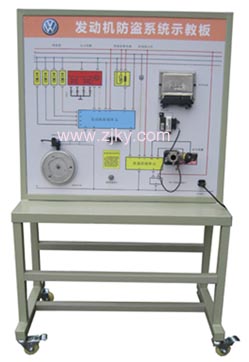

桑塔納 2000GSi型轎車防盜器
車鑰匙上的脈沖轉發器和識讀線圈是整個電子控制防盜系統的信號發生器，防盜器ECU是控制單元，而發動機ECU是執行器。
二、防盜器元件的功能 1、脈沖轉發器 脈沖轉發器安裝在車鑰匙中，它是一種不需要電池來驅動的感應和發射元件。 當車鑰匙插入鎖孔并打開點火開關時，防盜器ECU把能量輸送給識讀線圈。由識讀線圈把能量用感應的方式傳送給脈沖轉發器。這時，脈沖轉發器接收感應能量后立即發射出"程控代碼"，通過識讀線圈把程控代碼輸送給防盜器ECU，供其核對，以識別合法性。每一輛車的車鑰匙，即脈沖轉發器都有不同的"程控代碼"。
2、識讀線圈
識讀線圈環繞在機械點火開關鎖的外面，在點火開關置于ON時，把能量傳送給車鑰匙中的脈沖轉發器，并把脈沖轉發器中存貯的程控代碼輸送給防盜器ECU。
3、防盜器ECU
防盜器ECU安裝在轉向柱左邊支架中央線路板上方。在點火開關置于ON時，激活脈沖轉發器，通過識讀線圈把它的程控代碼接收回防盜器ECU。防盜器ECU把輸入的程控代碼與先前存貯在防盜器內的車鑰匙代碼進行核對是否正確。同時防盜器ECU又對發動機ECU存貯在防盜器ECU中的代碼核對是否正確。如果核對后，代碼不一致，發動機在發動后2s之內，中斷點火和噴射而熄火。
由于防盜器ECU是經過與發動機ECU匹配后，才介入到發動機電子控制系統中的，因此只有使用被裝于汽車上的防盜器ECU匹配過并認可的車鑰匙，才能安全啟動發動機。
4、防盜警告燈
當使用合法的車鑰匙打開點火開關時，安裝在儀表臺中部面板上的防盜警告燈會點亮后熄滅（3s內）。如果使用非法的車鑰匙，或者在防盜系統中存在故障，打開點火開關后，防盜警告燈會連續不停地閃爍
桑塔納 2000GSi型轎車防盜系統 |
雷克薩斯電子巡航系統示教板 |

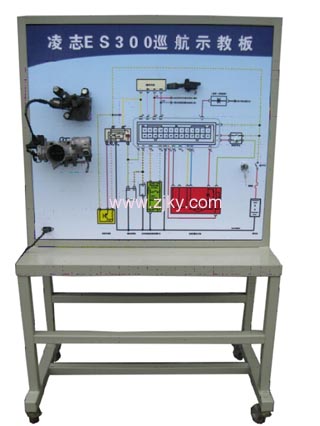

雷克薩斯電子巡航系統示教板
一、產品簡介
本示教板采用凌志ES300汽車巡航系統實物,配有電子巡航控制單元、巡航控制開關、制動開關、手剎開關、檔位開關、巡航電機、節氣門、組合儀表等。該示教板能滿足巡航系統的結構組成及工作原理等教學需求，適合于各級別學校的培訓和考核。電源采用交流電轉變成直流電的形式供給，省去了由于蓄電池電量不足而帶來維護的麻煩。
二、功能特點
1．動態演示功能：配備電子巡航控制系統實物總成以及相關輔助控制系統，通過改變巡航控制開關等各相關傳感器信號，可動態演示巡航系統的整個工作過程。
2．顯示功能：可通過組合儀表動態顯示巡航系統的工作原理及運行過程。
3．檢測功能：外接式診斷端子，可對巡航系統中傳感器、執行器及電控單元進行信號檢測與分析。
4．自診斷功能：配備電腦數據檢測端口，可連接專用或通用各類型解碼儀，對巡航系統進行故障碼讀取與清除，動態數據流讀取等操作。
5. 控制面板上繪有與原車控制系統相一致的直觀的電控系統原理圖。
三、技術參數
工作電源：220v交流
工作電壓:12V直流
重量：50Kg
工作溫度：-40℃+50℃
外形尺寸（長*寬*高）：1000×500×1700(mm)

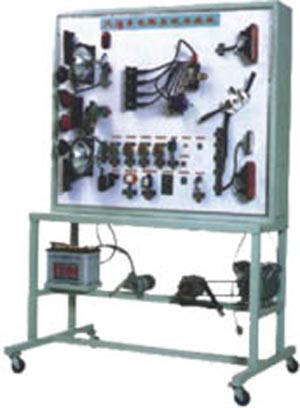

汽油車電路系統電教板
1、集起動系統、充電系統、工作正常，并采用外調節發電機；
2、燈光系統、雨刮/噴水系統齊全有效；
3、 可進行典型汽油車電路綜合實訓操作；
4、 故障設置裝置，可以設置常見故障；
5、 設置外接線式檢測端子，便于學生檢測；
6、 配套臺架操作使用說明與實訓課題的實訓指導書；
7、 經高溫烤漆處理，帶萬向腳滾輪臺架，便于移動教學；
8、 設備面板采用進口絕緣板經烤漆工藝制作而成，美觀大方，不褪色，不變形；
9、 臺架配置對開式維修門，安全可靠，堅固耐用。
10 外形尺寸：1260×850×1860mm
汽油車電路系統電教板
|
汽油車電路系統電教板 |

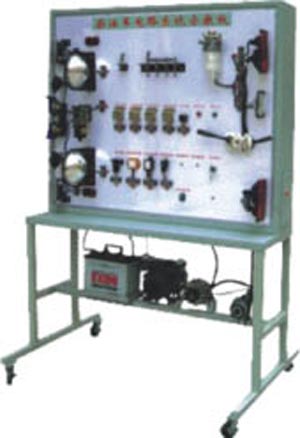

柴油車電路系統電教板
