KYZM-101東風EQ1090（140）型透明整車模型
本模型透明直觀形象地展示了汽車構造和工作原理，是配合汽車專業學校、汽車駕駛員和汽車修理技工培訓教學之用。通過汽車專業課程的教學和本模型的演示，可清楚地了解汽車各部位的機械結構和作用，便于學員較快掌握汽車駕駛和修理的技能。
本模型外殼采用進口有機玻璃，部件采用工程塑料，鑄鋁汽車件由模具一次成形鑄造，全透明、直觀、內部結構清晰，各部件一目了然�？神{駛、可拆裝、可調整電動演示。發動機總成，以電力驅動，在油門處設有調整裝置，能演示發動機轉速的高低。離合器分離明顯，操作靈活，離合器外殼整體壓模而成。變速箱的各檔齒輪用各種不同顏色表示，操縱自如，手制動靈活美觀。后橋外形壓模而成，其中主減速，差速，轉動靈活，輪鼓剎蹄壓模成形，剎蹄可調節。車輪壓鑄而成，有防滑槽紋。前橋的前輪鼓柄杠拉桿均可調整，轉向裝置以及其電瓶、油箱、水箱、做工精細，制動管路分布清楚，一目了然。電路采用對插件前后分布，前燈架和風窗用透明有機玻璃壓模成整體。儀表板及后燈架形象逼真、結構牢固。
1、工作條件：
1.1溫度:常規
1.2濕度:常規
1.3電源:220V，50HZ
1.4穩壓電源12V
1.5重量: ≤ 100kg
1.6功率: ≤ 200W
2、技術參數：
2.1外殼透明有機玻璃厚度（4～5mm）。
2.2規格：按實物1:0.6制造、附汽車電路。
2.3外形尺寸：3500×1250×1300mm。
2.4本模型配有電動機驅動，使整車可駛，各部件工作狀態直觀演示，整體模型可分體拆卸，各部件中同形式不同名稱的零部件以不同的顏色區別，部件連接采用剛性連接件，運轉件轉動靈活，工藝精巧。演示系統采用光電組合，可演示汽車各部件結構與性能，接通電源后可演示駕駛，嗚號，離合、掛檔、轉向、信號燈操作，各缸有指示燈點火。

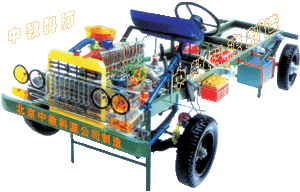

東風EQ1090型透明整車模型（東風EQ140型）
3、特點：
本模型配有電動機驅動，使整車可駛，各部件工作狀態直觀演示，整體模型可分體拆卸，各部件中同形式不同名稱的零部件以不同的顏色區別，部件連接采用剛性連接件，運轉件轉動靈活，工藝精巧。演示系統采用光電組合，可演示汽車各部件結構與性能，接通電源后可演示駕駛，嗚號，離合、掛檔、轉向、信號燈操作，各缸有指示燈點火。
4、結構：
車架（底盤）、前橋及轉向裝置、傳動軸、制動器（前輪）、萬向節、發電機、起動機、
汽油泵、濾清器、發動機總成、變速箱、離合器、儀表盤、方向盤、油門、制動器、手制動器、喇叭、主減速器、差速器、后橋、鼓式制動器（后輪）、車輪、前燈架、風窗、后燈架、前大燈、前小燈、霧燈、尾燈、轉向燈、報警燈、倒車燈、油箱、水箱、電路、管路等。
|
