一、產品的特點：

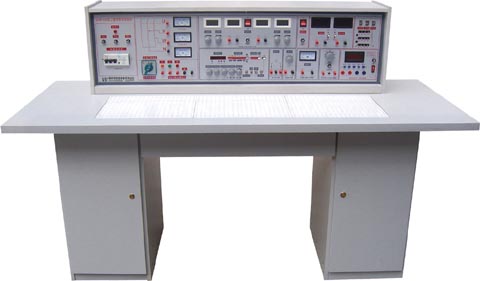

　　KYMS-628B型電工、模電、數電實驗室設備,具有較完善的安全保護措施，較齊全的功能。實驗操作桌中央配有通用電路插扳，電路插板注塑而成，表面均布有九孔成一組相互聯通的插孔，元件盒在其上任意拼插成實驗電路；元件盒盒體透明,直觀性好，盒蓋印有永不褪色元件符號，線條清晰美觀。盒體與盒蓋采用較科學的壓卡式結構，維修、更換元件拆裝方便。元器件放置在實驗操作桌下邊左右柜內，實驗時取存方便，大大提高了管理水平，規劃化程度，大大減輕了教師實驗準備工作。
二、適用范圍:
　　KYMS-628B型電工、模電、數電實驗室設備，適用于高等院校及要求較高的中專、技校、職業學校，可完成電工學、電工原理、電路分析、模擬電子技術、數字電路，電氣控制設備等課程實驗。該設備是現有實驗室設備的更新?lián)Q代或新建,擴建實驗室的理想產品，它的配備是學校上水平、上等級的重要標志。
三、實驗臺構成與性能：
1．電源及參數
　1.1輸入電源：三相四線電源，輸入時指示燈亮。
　1.2電源輸出：有保險絲和漏電保護開關二級保護功能。
　　A組：?jiǎn)�、三相可調交流電源，提供三相0～430V連續可調的交流電源， 同時可得至0～250V單相可調電源(配有一臺1.5KVA的三相自耦調壓器)，配有三只指針式交流電壓表，指示調壓器輸出電壓。
　　B組：低壓交流電壓3-24V分七檔可調，最大輸出電流1.5A，流表指示。
　　C組：低壓直流穩壓電源，電壓5V，電流0.5A，電流表指示。
　　D組：雙路穩流穩壓電源，二路輸出電壓均為0～0.3V，由多圈電位器連續調節，輸出最大電流為1.5A，每路電源輸出有0.5級數字電流表、電壓表指示。電壓穩定度<10-2，負載穩定度<10-2，紋波電壓<5mV。
　　E組：?jiǎn)蜗嘟涣魇须娸敵�，供用戶自備設備使用。
2．函數信號發生器：
　2.1波形：正弦波、三角波、方波、脈沖波、鋸齒波、TTL方波、矩形波。
　2.2頻率范圍：由0.1Hz到2MHz，分七個頻率檔級。
　2.3正弦波失真度：10-30Hz<3% 30Hz-100KHz≤1%
　2.4方波響應：前沿/后沿≤100nS(開路)
　2.5最大輸出幅度(開路)：f<1MHz 幅度≤20Vp-p　1M<f≤2MHz 幅度≤16Vp-p
　2.6直流偏置(開路)：±10V
　2.7輸出阻抗Z：Z0=50Ω±5Ω
　2.8占空比：脈沖與鋸齒波上升、下降沿可連續變化,范圍10%～90%。
　2.9壓控振蕩(VCF)：外加直流電壓0～±5V變化時，對應的頻率變化大于100:1。
　2.10輸出衰減：20dB 40dB 60dB。
3．頻率計數器：
　3.1測頻范圍：1Hz～100MHz、六位數顯。
　3.2閘門時間：0.01S 、0.1S、1S、10S。
　3.3輸入阻抗(AC耦合)：電阻分量約500KΩ，并聯電容約100P。
4．單次脈沖：每次可輸出一對正負脈沖。
5．音頻功率放大器：輸入音頻電壓不低于10mV,輸出功率不小于1W，音量可調，內有喇叭，用于放大電路擴音，也可作信號尋跡。
6．七段譯碼器：3組七段譯碼器及時對應譯碼顯示數碼管。
7．外測交直流二用電流表：精度0.5級，三位半數字式顯示，測量范圍：0～1000mA。
8．外測交直流二用電壓表：精度0.5級，三位半數字式顯示，測量范圍：0～99.9V。
9、智能功率、功率因數表：
　　由24位專用DSP、16位高精度AD轉換器和高速M(fèi)PU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。軟件上采用RTOS設計思路，同時配有PC監控軟件來加強分析能力。能測量電路的功率、功率因數。功率測量精度為1.0級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A，能自動判別負載性質（感性顯示"L"，容性顯示"C"，純電阻不顯示），并可存儲15組測量數據，供隨時查閱。
四、實驗設備構成與配備（以二十四座為例）
�。ㄒ唬┦窘炭刂婆_(tái)：由示教實驗操作桌、電學實驗臺、演示控制屏組成，能分別控制12臺學生實驗臺的電源。演示屏立在實驗臺之上（尺寸為160×70CM），用于講解、演示。
�。ǘ�）實驗操作桌12臺：一桌二座，操作桌桌面中央設置通用電路插板（尺寸：35×90CM），根據實驗電路在其上任意拼插元件盒成實驗電路。元件盒盒體透明直觀，內裝元件一目了然，盒蓋印有永不褪色元件符號，線條清晰美觀，盒蓋與盒體彩壓卡式結構、維修拆裝更換方便。每臺操作桌配有一塊膠皮板，保護通用電路插板桌面（如需要在桌上放置電動機、焊接等）。實驗操作桌雙面飾面板制成，結構堅固、美觀大方、不退色、不變型，中間設有抽屜，存放工具，實驗桌左右兩邊各有一個元件儲存柜，用于放置實驗元器件及儲存板。規格：160×70×80cm。
　（三）電學實驗臺：共13臺,每張學生實驗操作桌、示教桌上各配置1臺。
　（四）器材配備：
　　339只指針式1.5級直流電流表，13只MF47萬用表，13只數字萬用表，13臺三相180W電機，26只時間繼電器，26只熱繼電器，65只交流接觸器、25套電路鐵和烙鐵架，13套剝線鉗、尖嘴鉗、螺絲刀等工具，13套實驗所需的電阻、電位器、電感、電容、變壓器、條形磁鐵、邏輯電平開關、電平指示等元件單元盒（元件已裝在單元盒內），91只集成座，39只電流測試插座，25張塑料凳。
�。ㄎ澹�、用戶自備器材:雙蹤示波器(型號不限)，功率表、毫伏表、滑線變阻器。
五、實驗項目：
（一）電工部分：
