●產品概述:

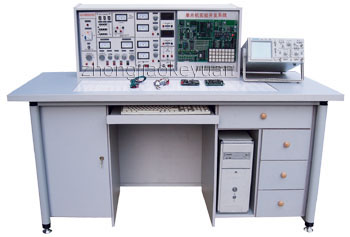

　 　實驗臺具有較完善的安全保護措施，較齊全的功能。實驗操作桌中央配有通用電路插扳，電路插板注塑而成，表面均布有九孔成一組相互聯通的插孔，元件盒在其上任意拼插成實驗電路；元件盒盒體透明，直觀性好。盒蓋印有永不褪色元件符號，線條清晰美觀，盒體與盒蓋采用較科學的壓卡式結構，維修、更換元件拆裝方便。元器件放置在實驗操作桌下邊左右柜內，實驗時取存方便，大大提高了管理水平，規劃化程度，大大減輕了教師實驗準備工作。
● 功能與結構:
一、實驗臺功能:
1．電源及參數
1.1輸入電源:三相四線電源，輸入時指示燈亮。
1.2電源輸出:有保險絲和漏電保護開關二級保護功能。
A組:低壓交流電壓3-24V分七檔可調，輸出電流1.5A。
B組:二組互相獨立的0-30V直流穩壓電源，內置式繼電器自動換檔，多圈電位器連續調壓，輸出電流2A，具有預設式限流保護功能。
C組:低壓直流穩壓電源，電壓+5V，+14V。
D組:單相市電輸出，供用戶自備儀器使用。
2、函數發生器:
2.1波形:輸出正弦波、三角波、方波。
2.2頻率范圍:5Hz-550KHz，有頻率表指示。
3、七段譯碼器及對應譯碼顯示數碼管。
4、單片機硬件結構及配置:
4.1單片機微處理器:8031/80C196KB可換。
4.2存儲器:程序存儲器、數據存儲器、I/O接口統一編址最多達64K。
4.3 I/O接口苦芯片:8255、8250、8279、A/D、D/A轉換、簡單并行輸出二個，并行輸入一個、串－并轉換接口一個。
4.4實驗電路:24鍵鍵盤一個，六位LED數字顯示、邏輯電平輸入開關、發光二極管顯示、步進電機、直流電機、繼電器、音響等電路。
4.5EPROM寫入裝置:可對27C64、27C128、27C256等EPROM芯片進行讀寫。
5、單片機軟件及仿真功能:
5.1全下拉式菜單。
5.2支持ASM51、ASM96、PLM96、C51等編程語言。
5.3可進行源語言級調試，具有斷點、單步、跟蹤、瀏覽等操作。
5.4支持仿真功能，用戶仿真空間48K。
5.5支持對EPROM的空白檢查、讀、寫、反匯編、存盤等操作。
6、單次脈沖:每撥一次鈕子開關輸出一對正負脈沖。
7、外測交直流二用電流表:精度0.5級，三位半數字式顯示，測量范圍:0－999mA。
8、外測交直流二用電壓表:精度0.5級，三位半數字顯示，測量范圍:0－99V。
● 實驗項目:

（一）模擬電子部分: 1、二極管的正、反相特性 2、晶體三極管的輸入、輸出特性 3、晶體管共射極單管放大器 4、兩級阻容耦合放大電路 5、氏同反饋對放大器性能的影響 6、場效應管放大器 7、差動放大電路 8、運算放大器指標測試 9、集成運算放大器的基本應用（多種模擬運算電路） 10、集成運算放大器非線性應用（多種波形發生器）	11、變壓器耦合推挽功率放大器 12、OTL功率放大器 13、集成功率放大器 14、單相橋式整流電路 15、串聯型晶體管直流穩壓電源（設計性實驗） 16、集成直流穩壓電源 17、單結晶體管特性 18、單結晶體管觸發電路 19、晶閘管簡單測試 20、晶閘管可控整流電路
利用上述20項實驗元器件還可完成下面實驗項目
1、電壓負反饋偏置電路 2、分壓式電流負反饋偏置 3、用二極管穩定工作點 4、共基極放大電路 5、共集電極放大電路 6、共源極基本放大電路 7、場效應管共漏極電路 8、場效應管共柵極電路 9、單管阻容放大電路 10、變壓器耦合放大電路 11、甲類功率放大電路 12、串聯電流負反饋電路 13、串聯電壓負反饋電路 14、并聯電壓負反饋電路 15、并聯電流負反饋電路 16、共基共射極放大電路 17、自舉射極輸出電路 18、NPN-PNP直接耦合放大電路 19、用負反饋消除自激振蕩 20、晶體管開關作用 21、變壓器反饋工振蕩電路 22、電容三點式振蕩電路 23、電感三點式振蕩電路 24、差動放大電路的基本形式 25、長尾式差動放大電路 26、雙電源長尾式差動放大電路 27、運放用作交流比例放大 28、反相輸入保護措施 29、同相輸入保護措施 30、電源極性錯接的保護 31、RC高通電路 32、利用三極管來保護器件	33、差動輸入運算電路 34、快速積分電路 35、模擬一階微分方程電路 36、模擬二階微分方程電路 37、基本對數運算電路 38、實用微分電路 39、反對數放大基本電路 43、RC無源網中的低通濾波電路 44、同相輸入一階低通濾波電路 45、反相輸入一階低通濾波電路 46、簡單的二階RC濾波電路 47、典型二階RC有源低通濾波電路 48、典型二階高通有源濾波電路 49、基本帶通濾波電路 50、典型帶通濾波電路 51、矩形波振蕩電路 52、幅頻可調的矩形波發生器 53、幅頻可調的鋸齒波發生器 54、單相半波整流電路 55、單相全波整流電路 56、電容濾波電路 57、電容濾波帶電阻負載 58、RC濾波電路 59、基本LC濾波電路 60、二倍壓整流電路 61、三倍壓整流電路 62、基本穩壓電路 63、基本調整管穩壓電路 64、具有放大環節的穩壓電路 65、單相半波可控硅整流 66、電子調壓電路 67、電子催眠器--趣味性實驗一
（二）數字電子部分: 1、TTL集成邏輯門的參數測試 2、CMOS邏輯門的參數測試 3、TTL集成電極開路門與三態輸出門的應用 4、與、非、或、與非門電路實驗 5、半加器電路實驗6、全加器電路實驗 7、RS觸發器實驗 8、D觸發器實驗 9、JK觸發器實驗 10、T觸發器實驗 11、JK型觸發器轉換成D觸發器 12、D型觸發器轉換成JK觸發器 13、計數器實驗 14、MSI移位寄存器及其應用 15、譯碼器及其變換方式	16、MSI數據選擇器及邏輯設計 17、微分型單穩態電路 18、環形多諧振蕩器 19、利用門電路構成編碼器、分配器、選擇器20、組合電路的設計之一--編碼轉換 21、組合電路的設計之二--顯示電路 22、同步時序電路的設計 23、計算機時序電路的設計 24、集成定時器測試及應用 25、CMOS集成A/D、 D/A轉換電路實驗 26、二極管非門、或非門電路 27、三極管非門、與非門、或非門電路 28、異步十進制減法計數器 29、異步十進制加法計數器 30、綜合能力培訓實驗--電子秒表

（三）單片機實驗開發系統部分:

	（1）CJ系列單片機MCS-51實驗內容 軟件實驗 實驗一 清零程序 實驗二 拆字程序 實驗三 拼字程序 實驗四 數據區傳送子程序 實驗五 數據排序	實驗六 查找相同數個數 實驗七 無符號雙字節快速乘法子程序 實驗八 多分支程序 實驗九 脈沖計數(定時／計數器實驗) 實驗十 脈沖計數／秒(定時，計數器綜合實驗)實驗十一 電腦時鐘(定時器、中斷綜合實驗)
	硬件實驗 實驗一 PI口亮燈 實驗實驗二 PI口轉彎燈實驗 實驗三 P3.3口輸入，PI口輸出 實驗四 工業順序控制 實驗五 8255 ABC口輸出方波 實驗六 8255PA口控制PB口 實驗七 8255控制交通燈 實驗八 簡單I/O擴展 實驗九 A/D轉換實驗 實驗十 D/A轉換實驗	實驗十一 8279鍵盤顯示實驗 實驗十二 通用打印機 實驗十三 微型打印機打印字符、典線、漢字 實驗十四 TV-G顯示接口板(一) 實驗十五 TV-G顯示接口板(二) 實驗十六 TV-G顯示接口板(三) 實驗十七 電子音響 實驗十八 繼電器控制 實驗十九 步進電機控制 實驗二十 8253方波
	（2）CJ系列單片機MCS-96實驗內容 軟件實驗 實驗一 清零程序 實驗二 拆字程序 實驗三 拼字程序 實驗四 數據區傳送子程序	實驗五 數據排序 實驗六 查找相同數個數 實驗七 無符號雙字節快速乘法子程序 實驗八 多分支程序
	硬件實驗 實驗一　Pl口亮燈實驗 實驗二　Pl口轉彎燈實驗 實驗三　P3.3口輸入，Pl口輸出 實驗四　工業順序控制 實驗五　8255 ABC口輸出方波 實驗六　8255PA口控制PB口 實驗七　8255控制交通燈 實驗八 簡單I/O擴展	實驗九　A/D轉換實驗 實驗十　D/A轉換實驗 實驗十一　8279鍵盤顯示實驗 實驗十二　 通用打印機 實驗十三　TV-G顯示接口板 實驗十四　繼電器控制 實驗十五　8253方波 實驗十六　步進電機控制
	（3）CJ系列單片機MCS-88實驗內容 實驗一A/D轉換實驗 實驗二D/A轉換實驗(一) 實驗三D/A轉換實驗(二) 實驗四8255并行口實驗(一) 實驗五8255A并行口實驗(二) 實驗六定時器/計數器(一) 實驗七8259單級中斷控制器實驗 實驗八串行接口和應用(一)串行發送	實驗九串行接口應用(二)串行接收 實驗十小直流電機調速實驗 實驗十一步進電機控制 實驗十二繼電器控制 實驗十三存貯器讀寫實驗 實驗十四電子琴實驗 實驗十五簡單I/O口擴展實驗
