家用電子產品電器維修實訓考核臺

誠信為本 科技為先 卓越品質 源于科技

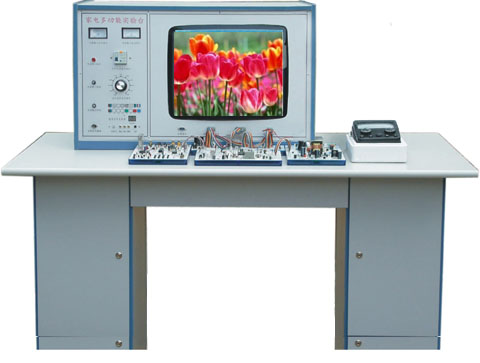

KYJD-CP純平彩色電視機維修實訓臺




一、概述
KYJD-CP純平彩色電視機維修實訓臺,吸收國內外先進教學儀器的優點,充分考慮實驗室現狀與發展,從性能和結構上進行了改進和創新,采用積木式結構,布局合理,使用方便,每個單元都可進行故障實驗、測試、研究、分析,并且教師可自編自導實驗,提高實驗效果及學生動手能力。


二、技術指示
1、工作電源:AC220V±10%50Hz
2、外形尺寸:138高×80寬×160長cm
3、整機功率:<0.5KVA
4、人身安全保護:輸入電源隔離,浮地設計,設備具有電壓漏電保護裝置,短路保護。
三、功能
彩色電視機、電源采用光耦冷底板電源及AC輸入輸出保護功能。
1、彩色信號發生器:彩色信號發生器具有16種測試功能,即16種標準測試信號是來判答電視機的行、場線性是否正常,彩度、亮度、公共通道正常與否。
2、I2C總線控制單片彩色電視機,是當今世界最先進的數字控制技術,開機關機為拉幕式,各種控制功能、調試、實驗、維修都是通過遙控器進入工廠狀態實驗,(如行幅、場幅、場線性、RGB三基色,AGC、AFC、設置AV1、AV2十字線等)都是利用遙控器進行實驗。主要集成LA76810、LC863328。
四、實驗臺主要配置
1、交流輸入電表1只,交流電源經隔離變壓輸出電壓表1只,行電壓指示表1只,行電流表1只。
2、漏電開關1只,電源輸入輸出保險各1只,四連插板1只,安全隔離變壓器1只,電壓調節開關1只。
3、彩色信號發生即信號源1臺。
4、21寸彩色顯示器1臺,內置彩色黑白高壓包各1只,內置3W楊聲器2只。
5、上海精益FM-500型指針萬用表1臺。
五、功能與實驗
1、三洋單片彩電(I2C總線控制)
2、彩色信號發生器
六、全透明單元板配置
1、彩色電視機行輸出電路單元一塊
2、彩色電視機開關電源電路單元一塊
3、I2C總線控制高頻頭、遙控、中放、解碼、亮度電路單元一塊
4、I2C總線控制輸出電路單元一塊
5、I2C總線控制視放電路單元一塊
