KYDT-518A電力拖動實驗室設備
|

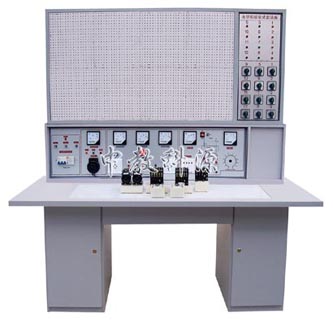

電力拖動學生實驗臺
|

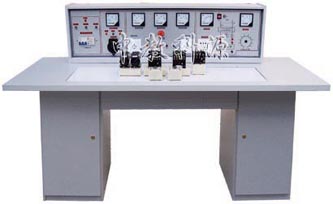

電力拖動教師示教臺
|
|
※ 概述:
設備主要為電工專業學校而設計，用以完成電力拖動類實驗，可滿足學生對電器安裝、接線工藝、電路分析、電機控制運行、故障分析等實驗教學的需要。為今后解決電力拖動與自動控制中的一般技術問題以及承擔電力拖動控制線路的安裝、維修等任務打好基礎。
※ 結構與配備:
1、學生臺桌:配有學生臺桌12臺，尺寸:160×68×80 cm，桌面中央配置通用插板（尺寸為90×35cm），一臺二座，臺桌下部為元件儲存柜。
2、示教臺:能分別控制12臺學生桌的電源，示教屏具有演示講解功能。其它功能與學生實驗桌基相同。
3、學生實驗桌中部裝有通用實驗底板:實驗時把元件器盒插入實驗板，即可連線實驗。
※ 實驗臺主要技術指標:
1、電源輸入指示
2、UFV、VFU、WFU三相電源輸入熔斷器
3、電源總開關:具有漏電、過載、短路保護功能。
4、電壓換相開關:用來觀察三相線電壓，450V電壓表指示。
5、電流表2A 3只，分別指示U、V、W相電流輸出值。
6、急停按鈕:按到底切斷實驗臺電源。
7、三相四線輸出接線座。
8、三相電源插座。
9、220V市電插座，供外接儀器使用。
10、電源開關:控制"交直流調壓電源"
11、FU:交直流調壓電源保險座。
12、0-240V交流輸出:0-240V交流輸出接線座。
13、0-220V直流輸出:0-220V直流輸出接線座。
14、電壓表250V:指示調壓電源的輸出電壓值。
15、Ra、Rf調節旋鈕
16、Ra、Rf接線座
※ 實驗內容:
|
1、閘刀開關正轉控制線路
2、接觸器點動正轉控制線路
3、具有自鎖的正轉控制線路
4、具有過載保護的正轉控制線路
5、倒順開關控制正反轉控制線路
6、接觸器聯鎖的正反轉控制線路
7、按鈕聯鎖的正反轉控制線路
8、按鈕接觸器復合聯鎖控制線路
9、自動往返行程控制線路
10、接觸器控制串聯電阻降壓起動線路
11、時間繼電器控制串聯電阻降壓控制線路
12、手動Y/△降壓起動 |
13、接觸器控制Y/△降壓起動
14、時間繼電器控制Y/△降壓起動
15、QX3-13型Y/△自動起動控制線路
16、半波整流能耗制動控制線路
17、全波整流能耗制動控制線路
18、C620車床電氣控制線路
19、手動降壓起動
20、單相運行反接制動控制線路
21、電動葫蘆電氣控制線路
22、C6163車床電氣控制線路
23、控制電路聯鎖控制線路
24、主電路聯鎖控制線路 |
|
利用上述24項實驗元器件，還可完成幾十項實驗，在此不一一舉例
※ 器材配備清單:（以一套二十四座為例） |
|
序號
|
名 稱
|
型號（或規格）
|
單位
|
數量
|
備 注
|
|
1
|
保險管
|
2安培
|
只
|
6×13
|
|
|
2
|
交流接觸器
|
CJ10-l0A 380V
|
個
|
6×13
|
已裝元件盒上
|
|
3
|
指示燈
|
XD-5
|
個
|
3×13
|
已裝元件盒上
|
|
4
|
整流二極管
|
IN5408
|
只
|
5×13
|
已裝元件盒上
|
|
5
|
電阻
|
RX-510Ω/30W
|
只
|
3×13
|
已裝元件盒上
|
|
6
|
鈕子開關
|
KN1×2
|
只
|
3×13
|
已裝元件盒上
|
|
7
|
行程開關
|
LXl9-001
|
只
|
4×13
|
已裝元件盒上
|
|
8
|
按鈕-紅
|
LAl9-ll
|
只
|
2×13
|
已裝元件盒上
|
|
9
|
按鈕-綠
|
LAl9-11
|
只
|
4×13
|
已裝元件盒上
|
|
l0
|
倒順開關
|
KO-3 380V/10A
|
只
|
１×13
|
已裝元件盒上
|
|
11
|
三相閘刀
|
380V l5A
|
只
|
１×13
|
已裝元件盒上
|
|
12
|
三相雙投閘刀
|
380V l5A
|
只
|
1×13
|
已裝元件盒上
|
|
13
|
熱繼電器
|
JRO-20/3
|
只
|
2×13
|
已裝元件盒上
|
|
14
|
時間繼電器
|
JS7-1A 380V
|
只
|
2×13
|
已裝元件盒上
|
|
15
|
變壓器
|
BK-25W 380V/6.3V 36V
|
只
|
１×13
|
已裝元件盒上
|
|
16
|
導線
|
銅蕊線1.13MM
|
米
|
若干
|
已裝元件盒上
|
|
l7
|
尖咀鉗
|
|
把
|
１×13
|
|
|
18
|
螺絲刀
|
|
把
|
3×13
|
大號、小號平頭、十字
|
|
19
|
萬用表 MF-47型
|
|
只
|
1×13
|
|
|
20
|
電動機
|
Y/Δ380V
|
臺
|
2×13
|
|
|
