一、產品特點：
　　電工、模電、數電、電氣控制實驗裝置，具有較完善的安全保護措施，較齊全的功能。電工、電氣控制實驗器件采用適應性強的模塊式掛箱；在實驗屏上完成實驗，實驗方法靈活，動手能力強，實驗連線接點接觸可靠，符合不同深度，不同廣度的教學要求。數電、模電在九孔通用電路板掛箱上完成，根據實驗復雜程度選取掛箱個數，根據實驗電路在通用電路板上拼插實驗電路，實驗元件制成透明盒體，直觀性好，盒蓋印有永不褪色元件符號，線條清晰美觀。盒體與盒蓋結合采用較科學的壓卡式結構，維修、更換元件拆裝方便。該實驗臺結構合理，學校可隨時按需要增添新的模塊掛箱，靈活、經濟。
二、適用范圍：
　　電工、模電、數電、電氣控制實驗裝置，適用于高等院校及要求較高的中專、技校、職業學校，可完成電工學、電工原理、電路分析、模擬電子技術、數字電路、電氣控制設備等課程實驗。（clcrzfz.cn）該設備是現有實驗室設備的更新?lián)Q代或新建、擴建實驗室的理想產品，它的配備是學校上水平、上等級的重要標志。
　1、實驗臺構成與性能：
　1.1、電源及參數：
　　1.1.1 輸入電源:三相四線電源，輸入時指示燈亮
　　1.1.2 電源輸出：有保險絲和漏電保護開關二級保護功能。
　　A組: 單、三相可調交流電源，提供三相0～380V連續可調的交流電源，同時可得至0～250V單相可調電源(配有一臺1.5KVA的三相自耦調壓器，配有三只指針式交流電壓表，指示調壓器輸出電壓)。
　　B組: 低壓交流電壓3－24V分七檔可調，最大輸出電流1.5A，電流表指示。
　　C組: 低壓直流穩壓電源，電壓5V，電流0.5A，電流表指示。
　　D組: 雙路恒流穩壓電源，二路輸出電壓均為0～30V，由多圈電位器連續調節，具有預設式過流過載保護功能，輸出最大電流為1.5A，每路電源輸出有0.5級數字電流表、電壓表指示。電壓穩定度<10-2，負載穩定度<10-2，紋波電壓:<5mV。
　　E組: 單相交流市電輸出，供用戶自備設備使用。
　1.2、函數信號發生器:
　　1.2.1 波形:正弦波、三角波、方波、脈沖波、鋸齒波、TTL方波、矩形波。
　　1.2.2 頻率范圍:由0.1Hz到2MHz，分七個頻率檔級。
　　1.2.3 正弦波失真度:10-30Hz<3%　30Hz-100KHz≤1%
　　1.2.4 方波響應:前沿/后沿≤100nS（開路）
　　1.2.5 最大輸出幅度(開路)：f<lMHz 幅度≤15vp-p ，1M<2MHz 幅度≤11vp-p
　　1.2.6 直流偏置(開路)：±l0V
　　1.2.7 輸出阻抗Z：Z0=50Ω±5Ω
　　1.2.8 占空比:脈沖與鋸齒波上升、下降沿可連續變化，范圍10%～90％。
　　1.2.9 壓控振蕩(VCF)：加外加直流電壓0--±5V變化時，對應的頻率變化大于l00:1。
　　1.2.10 輸出衰減:20dB　40dB　60dB
　1.3 頻率計數器:
　　1.3.1 測頻范圍:lHz～l00MHz。
　　1.3.2 閘門時間:0.01S、0.1S、1S、10S
　　1.3.3 輸入阻抗(AC耦合)：電阻分量約500KΩ，并聯電容約100P。
　1.4 單次脈沖:每次可輸出一對正負脈沖。
　1.5 音頻功率放大器：輸入音頻 電壓不低于10mV，輸出功率不小于1W，音量可調，內有喇叭，用于放大電路擴音，也可作信號尋跡。
　1.6 七段譯碼器：3組七段譯碼器及對應譯碼顯示數碼管。
　1.7 絕緣電阻：>5MΩ
　1.8 漏電保護：漏電動作電流≤30MA
　2、實驗屏：
　　2.1 外測直流電流表：精度0.5級，三位半數字式顯示，測量范圍0～1000uA。
　　2.2 外測直流電流表：精度0.5級，三位半數字式顯示，測量范圍0～10mA。
　　2.3 外測直流電流表：精度0.5級，三位半數字式顯示，測量范圍0～100mA。
　　2.4 外測直流電流表：精度0.5級，三位半數字式顯示，測量范圍0～1000mA。
　　2.5 外測交流電流表：精度0.5級，三位半數字式顯示，測量范圍0～100mA。
　　2.6 外測交流電流表：精度0.5級，三位半數字式顯示，測量范圍0～1000mA。
　　2.7 四路電流插座：與配備的電流插頭配套使用，在實驗中實現一表多測。
　　2.8 指針式功率因數表：外測實驗電路功率因數，2.5級。
　　2.9 指針式±100uA電流表，1.5級，外測。
　　2.10 指針10mA電流表，1.5級，外測。
　　2.11 實驗變壓器：100W，220V/36V+110V，接線端已由面板接線柱引出，實驗方便。
　　2.12 日光燈照明、實驗二用電路：由選擇開關控制日光燈為實驗用或照明用。實驗端口已通過接線柱引出，鎮流器、日光燈、啟動器已裝在實驗屏內。
　　2.13 實驗屏中部：實驗?zāi)K掛箱實驗時安放位置。掛箱調換，安放方便。
　3、實驗操作桌：
　　加強型雙面防火板制成，不變形、不褪色，造型美觀大方，左右有抽屜，存放工具，
下邊為存放柜，用于存儲元器件。
三、結構與配備：
（一）構成：

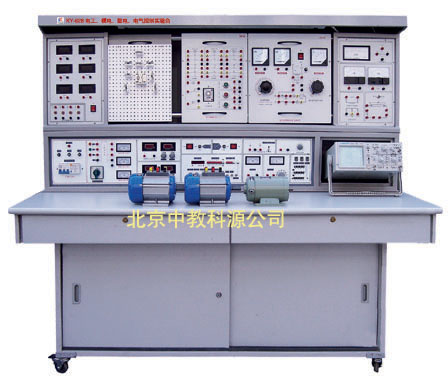

　　實驗裝置由實驗屏、實驗?zāi)K掛箱、實驗操作桌構成。
　　一臺二座，規格：160×70×172cm。
　1、實驗屏：左側為測量電表及電流插座，右測為實驗變壓器，日光燈實驗電路、功率因數表等，中部為實驗時放置掛箱。
　2、實驗臺：由電源、信號源、安全保護裝置構成。
　3、實驗操作桌：桌面實驗時放置實驗器件，下部為儲存柜儲存實驗器件用。
　4、實驗?zāi)K掛箱：
　　ZSY-01 電流源電壓源轉換電路、受控源特性實驗電路、直流實驗電路組成。
　　ZSY-02 由常用分立元件，RC選頻網絡測定單元組成。
　　ZSY-03 三相負載
　　ZSY-04 繼電控制一單元
　　ZSY-05 繼電控制二單元
　　ZSY-06 繼電控制三單元
　　ZSY-07 直流電機實驗電源、調速環節模塊、勵磁電流、電樞電流指示表掛箱
　　ZSY-08 數電、模電九孔萬能實驗插板一單元
　　ZSY-09 數電、模電九孔萬能實驗插板二單元
（二）器材配備(每臺/2座)：
　　2臺180W三相電動機，1臺100W直流電動機，1只MF47萬用表，1只數字萬用表，2套電烙鐵及烙鐵架，40根疊插式實驗連接線，1套數電、模電實驗所需電阻、電位器、電感、電容、變壓器、傳感器、集成座等元件單元盒（元件已裝在單元盒內），1套工具，2張學生凳。
（三）用戶自備器材：示波器（型號不限），功率表，滑線變阻器，毫伏表。
四、實驗內容：
（一）電工部分實驗內容：
