KYDG-528H通用電工、電子、自動控制原理實驗室成套設備
|
※、本產品的特點:

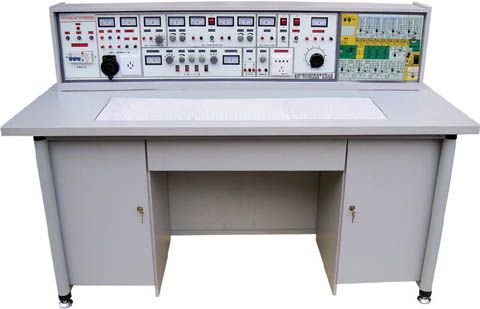

實驗臺具有較完善的安全保護措施，較齊全的功能（詳見實驗臺結構簡介）。實驗桌中央配有通用電路板，電路板注塑而成，表面布有九孔成一組相互聯通的插孔，元件盒在其上任意拼插成實驗電路，元件盒盒體透明，直觀性好，盒蓋印有永不褪色元件符號，線條清晰美觀。盒體與盒蓋采用較科學的壓卡式結構，維修拆裝方便。元器件放置在實驗桌下邊左右柜內，大大提高了管理水平，規劃化程度，大大減輕了教師實驗準備工作。
|
KYDG-528H通用電工、電子、自動控制原理實驗室成套設備
|
※、技術參數:
一、輸入工作電源:三相四線
二、輸出電源及信號
A單元:三相四線
B單元:交流3、6、9、12、15、18、24V
C單元:雙路恒流穩壓電源（具有過載及短路保護功能），二路輸出電壓都為0～30V，內置式繼電器自動換檔，由多圈電位器連續調節，使用方便，輸出最大電流為2A，具有預
設式限流保護功能。電壓穩定度:<10-2 負載穩定度:<10-2 紋波電壓:<5mv
D單元:直流穩壓5V，電流0.5A
E單元:交直流電壓0～240V連續可調，電流2A
F單元:220V電壓輸出，供外接儀器使用。
三、單次脈沖源:每次均可輸出一對正負脈沖
四、函數信號發生器（正弦波、三角波、矩形波）
1、頻率范圍:5HZ-550KHZ分五個頻段
2、頻率指示:由HZ表直接讀出
3、電壓輸出范圍:正弦波:5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V
三級衰減:0db、20db、40db具有連續細調
矩形波:5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V，幅度連續可調
三角波:5HZ-550KHZ>１V
五、音頻功率放大器:輸入音頻電壓不低于10mv，輸出功率不小于1W，音量可調，內有喇叭，用于放大器電路擴音，也可作信號尋跡儀器使用。
六、智能型多功能交流測量電表:精度1.0級，能同時測量電路電流I、電壓U、功率Kw、電能Kwh和工作時間T，八位液晶顯示。
七、絕緣電阻:>5MΩ
八、漏電保護:漏電動作電流≤30mA |
※、實驗內容
（一）電工部分實驗內容:
1、電工測量儀表的使用
2、常用元件的識別與檢測
3、線性元件與非線性元件的伏安特性
4、電源的外特性5、電位值、電壓值的測定
6、電流表和電壓表的擴程
7、基爾霍夫定律的驗證
8、驗征楞次定律
9、迭加原理與互易定理的驗證
10、戴維南定理與諾頓定理的驗征
11、電壓源與電流源的等效變換
12、受控源特性的研究
13、一階電路實驗
14、二階電路的過渡過程
15、研究LC元件在直流和交流電路中的特性
16、負載獲得最大功率的條件 |
17、交流電路參數的測量
18、正弦交流電路中RLC元件的特性
19、RL及RC串聯電路實驗
20、RLC串聯諧振電路
21、日光燈電路的連接及功率因數改善
22、三相負載的星、三角接法
23、三相電路及功率的測量
24、R-C選頻網絡的研究
25、二端口網絡研究
26、單相變壓器實驗
27、互感電路實驗
28、三相異步電動機的使用與起動
29、三相電動機繼電接觸控制的基本電路
30、三相電動機Y一△起動控制實驗
31、三相電動機的順序控制實驗
32、三相電動機能耗制動控制實驗
|
| 利用上述32項實驗的元器件也可完成下面電路實驗 |
（二）電子部分實驗內容:
1·晶體二極管的特性及檢測
2·晶體三極管輸入輸出特性
3·低頻小信號電壓放大器
4·直接耦合兩級放大器
5·RC耦合兩級放大器
6·負反饋對放大器性能的影響
7·變壓器耦合推挽功率放大器
8·互補對稱推挽功率放大器(OTL)
9·單相半波整流
10·單相全波整流
11·單相橋式整流
12·單相橋式整流濾波
13·單結晶體管特性
14·單結晶體管觸發電路
15·晶閘管簡單測試及可控整流電路
16·場效應管測試
17·串聯型穩壓電壓
18·差動放大電路的研究
19·集成運放參數的測試
20·集成運放減法電路
21·集成運放加法電路
22·集成運放積分電路 |
23·集成運放微分電路
24·集成運放文氏正弦波振蕩器
25·電容三點式振蕩器
26·電感三點式振蕩器
27·集成穩壓電路
28·無穩態電路（多諧振蕩器）
29·施密特觸發器
30·集成與門邏輯功能測試
31·集成非門電路邏輯功能測試
32·集成或門電路邏輯功能測試
33·集成與非門邏揖功能測試
34·CMOS門電路的測試
35·基本RS觸發器
36·JK觸發器
37·D觸發器3
8·555時基電路的應用（方波發生器)
39·二一十進制計數器
40·二一十進制8421譯碼器
41·加法器
42·減法器
43·用集成與非門構成單穩態觸發器
44·組合邏輯電路
|
| 利用上述44項實驗元器件也可完成面實驗 |
（三）自動控制原理實驗系統部分:
1、典型線性環節的模擬；
2、二階系統的階躍響應；
3、二階系統的頻率響應； |
4、線性系統性的研究；
5、控制系統的校正；
6、典型非線性特性；
7、非線性控制系統特性分析 |
|
|
