一、概述：
KY-20/5T型橋式起重機電氣技能實訓考核裝置，是在KY-20/5T型橋式起重機電氣技能接訓等考核裝置抑基礎上進行改造升級，它增加了20/5T橋式起重機仿真半實物模型，并將機床的電氣部分和機床的機械部分有機地連持在一起,由于爿將機床的運動全部展現出來，因而使教學更加形象生動,本裝置適合于維夠電工(電工)初、中、高級技能鑒定中有關機床電氣部分的培訓考核。

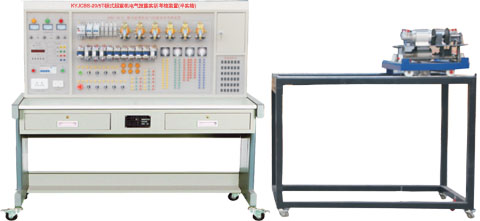

KY-20/5T型橋式起重機電氣技能實訓考核裝置（半實物）
二、功能特點：
1、20/5T橋式起重機半實物仿真模型是參照實際寫5T橋式起重機尺寸-定比例縮小的設計；
2、本套裝置電氣部分的操作，能實現20/5T橋式起重機各種運動控制，它包括：主鉤的起吊和下降、副鉤的起吊和下降、大車的左右移動、小車的前后移動、主鉤起吊和下降調速、副鉤起吊和下降調遣、大車及小車移行調速-極限位置限位保護；
3、機床電氣線路的所有接點，在裝置的面板上都有測試點，便于學員檢測故障；
4、半實物模型上所用電機的電壓等級與實際的機床是完壘相同；
5、半實物機床的床身采用鑄件，專用模具-次成型，滾珠絲桿傳動，手輪使用實際 機床部件，貼近真實機床；
6、半實物機床各部件采用不同的顏色，培訓時學生更容舄理解接受；
7、半實物機床活動導軌表面采用高頻淬火工藝-經久耐用；
8、控制屏的故障箱內設有3 2個開關，通過撥動故障開關，可分別設置相應的故障點_。
三、技術性能：
1、輸入電源：三相四線(380V±10％50Hz)。
2、工作環境：溫度-10℃～+40℃，相對濕度<8 5％(25℃)，海拔<4000m
3、裝置容量：<0-2KVA
4、漏電保護動作電流：≤30mA；漏電保護動作時間：≤0．1 s
5、控制屏尺寸，1575×725×1535 mm
6、20/5T橋式起重機模型尺寸:1500×700×1000mm
7、大車行程:500m
8、小車行程:300m
四、設備配置：
1、20/5T型橋式起重機電氣技能視訊考核裝置 1臺
2、20/5T 橋式起重機半實物模型 1臺（配有與電氣部分的連接接口,通過電纜連接）
五、實訓項目與目的：
1．熟悉常用低壓電器的機構、原理
2．通過觀察機床模型的運動，了解機床的實際運動
3．了解機床電器控制原理及各種保護裝置
4．掌握機床中常見故障的排除方法
六、故障點設置一覽表：
|
故障編號
|
故障現象
|
故障編號
|
故障現象
|
|
1
|
起重機無法啟動 |
15
|
主鉤不能啟動 |
|
2
|
副鉤不能下降 |
16
|
主鉤不能啟動 |
|
3
|
扶溝不能下降 |
17
|
主鉤不能啟動 |
|
4
|
小車不能向后 |
18
|
不能強力下降 |
|
5
|
打車不能向右 |
19
|
主鉤電動機不能正轉 |
|
6
|
副鉤不能提升 |
20
|
主鉤不能強力下降 |
|
7
|
副鉤不能提升 |
21
|
制動器(用YA5模擬)不能松開.電阻不能被短接 |
|
8
|
打車不能向左 |
22
|
電磁制動器不能松閘 |
|
9
|
起重機無法啟動 |
23
|
主鉤調速不正常 |
|
10
|
起重機無法啟動 |
24
|
主鉤調速不正常 |
|
11
|
起重機無法啟動 |
25
|
當操作手柄從強力下降5檔往回板時,使KM5不能自鎖 |
|
12
|
起重機無法啟動 |
26
|
大車不工作 |
|
13
|
起重機無法啟動 |
27
|
主鉤不工作 |
|
14
|
起重機無法啟動 |
|
|
