KY-301D型隱蔽式化學實驗室及通風裝置成套設備
|
| |
|
 |
|
|
KY-301D型隱蔽式化學實驗室及通風裝置成套設備
|
教師控制臺及抽屜式電源
|
|
|
|
|
|

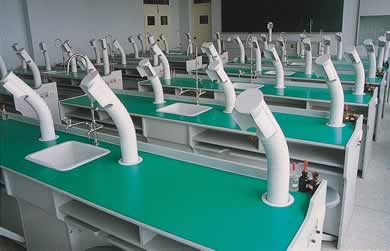

隱蔽式吸風罩排氣效果
|
陶瓷芯片三聯化驗水嘴
|
化學控制臺電源箱
|
| |
|
|
|
|
|
系統特點:
一.木器部分: 主體采用雙貼面優質高壓三聚氰胺貼面板，選用優質PVC封條、利用日本全自動封邊機，配用
西德進口熱熔膠王，對板材截面進行封邊，粘力強，密封性好，不吸水，臺面材料選用“美國威盛亞”耐化學腐蝕防腐板:耐酸、耐堿、耐磨、防水，經后成形技術加工而成，臺面厚度25mm選用ABS連接件，不變形，外形美觀，經久耐用。
二.電器部分: 采用教學安全總電源，設教師控制臺抽屜式。配有漏電自動裝置。教師在講臺上可控制，風機起動，停止，風機風量大小和全室學生電源。
A、教師電源:
1.交流220V設插座式。
2.交流低電壓輸出電壓:2-24V 每 2V為一檔，最大電流8A。
3.直流大電輸出:最大9V-40As±2S自動斷開。
4.直流輸出:在1.5-24V范圍內額定電流為6A。
5.直流高壓輸出:250V、300V 二檔。
B、學生電源: 設接收翻蓋式防塵結構。 直流輸出電壓1.5-24 每2V 為一檔，共12檔 。由教師統一調節，最大電流2A。
C、技術指標:輸入電壓380V±10％、50Hz±2Hz、功率10KW。
三.給排水部分: 選用優質陶瓷水封式化驗水槽，可防止廢水回流廢渣堵塞。銅質鍍鉻化驗三聯水嘴，采用陶瓷心片水閥滴水不漏，牢固耐用。
四.通風部分: 配用F4-72型6.6#UPVC工程塑料離心式5.5KW調速風機，可根據室內環境隨意調節風量，風量達7100-13500立方米每小時，可實現每小時教室換氣次數20次以上，室內噪音小于55dB（A)通風管道采用ф400化工專用UPVC工程塑料，耐強堿、耐腐蝕，每立方米工作壓力0.8公斤。臺面通風罩為進口ABS工程塑料注塑而成，可任意升降旋轉，隱蔽式折疊可彎曲接近污染源的新型吸風罩，各通風罩均配有消音及風量分布裝置。風量均勻，排污率達95%。
|
|
KY-301D型隱蔽式化學實驗設備基本配置表(以56座為例)
|
|
|
編號
|
名稱
|
規格
|
材質
|
單位
|
56座
|
|
1
|
教師演示臺 |
2800mm×700mm×900mm
|
威盛亞防火板
|
張
|
1
|
|
2
|
學生實驗桌 |
2800mm×600mm×780mm
|
威盛亞防火板
|
張
|
14
|
|
3
|
教師自用交直流電源裝置 |
工
|
工
|
套
|
1
|
|
4
|
學生桌交直流電源接收盒 |
工
|
工
|
個
|
29
|
|
5
|
教師總控制臺交直流電源傳輸裝置 |
工
|
工
|
套
|
1
|
|
6
|
教師轉椅 |
工
|
工
|
張
|
1
|
|
7
|
學生凳 |
工
|
工
|
張
|
56
|
|
8
|
三聯化驗水嘴 |
鵝 頸
|
銅質鍍鉻陶瓷芯
|
套
|
15
|
|
9
|
水封式化驗水槽 |
340mm×400mm×200mm
|
陶瓷
|
個
|
15
|
|
10
|
全室電線及布管 |
工
|
工
|
套
|
1
|
|
11
|
化學實驗室配電箱 |
工
|
鐵制
|
個
|
1
|
|
12
|
風量分配器 |
工
|
PVC
|
套
|
1
|
|
13
|
噪音消聲器 |
工
|
PVC
|
套
|
57
|
|
14
|
風機消聲器 |
工
|
PVC
|
套
|
1
|
|
15
|
風量風速控制器 |
工
|
工
|
臺
|
1
|
|
16
|
室外行程管道 |
φ400mm
|
PVC
|
套
|
1
|
|
17
|
室內地下行程管 |
φ400φ200φ100mm
|
UPVC
|
套
|
1
|
|
18
|
隱蔽式吸風罩 |
工
|
UPVC
|
套
|
57
|
|
19
|
全室內通風裝置 |
工
|
ABS
|
套
|
1
|
|
20
|
風機減振器 |
工
|
橡膠
|
套
|
1
|
|
21
|
風機進出口柔性伸縮器 |
工
|
PVC
|
套
|
1
|
|
22
|
防雨帽 |
φ800mm
|
PVC
|
臺
|
1
|
|
23
|
風機進出口消音裝置 |
工
|
PVC
|
個
|
1
|
|
24
|
耐化學腐蝕UPVC調速離心風機 |
工
|
UPVC
|
套
|
1
|
|
25
|
彎頭 |
工
|
UPVC
|
套
|
1
|
|
26
|
引風口、進風口 |
工
|
PVC
|
套
|
1
|
|
27
|
地上給排水全套裝置 |
工
|
工
|
套
|
1
|
|
| 化學系列設備總價格表(單價:元) |
|
|
型號
|
產品名稱
|
40座
|
48座
|
56座
|
64座
|
|
KY-301A
|
化學實驗室及通風裝置成套設備(美寶石臺面)
|
|
|
KY-301B
|
化學實驗室成套設備(標準型、無通風裝置)
|
|
|
KY-301C
|
化學實驗室及通風裝置成套設備
|
|
|
KY-301D
|
隱蔽式化學實驗室及通風裝置成套設備
|
|
|
|
|
